搪瓷反應(yīng)釜的優(yōu)劣能否從外觀鑒別

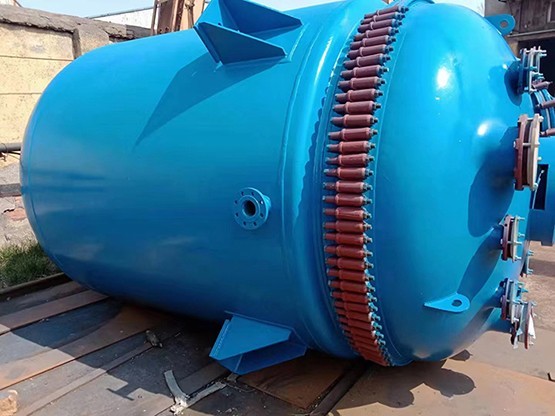

　　搪瓷反應(yīng)釜的應(yīng)用范圍如此廣泛，我們?cè)谟^察搪瓷反應(yīng)釜時(shí)能否從外觀就鑒別出優(yōu)劣呢？答案是可以的，一般來(lái)說(shuō)我們可以從這幾個(gè)地方進(jìn)行分辨，看一看搪瓷反應(yīng)釜的基礎(chǔ)情況進(jìn)行判斷。
　　1.應(yīng)致密無(wú)微小氣孔。
　　2.應(yīng)無(wú)釉瘤、鼓泡、擦不掉的雜質(zhì)和明顯的色澤不均；對(duì)于6300L以上的大規(guī)格閉式罐，瓷層表面，特別是搪瓷反應(yīng)釜人孔部位、上接環(huán)部位、下接環(huán)部位、底部封頭環(huán)焊縫部位、下液口部位瓷面應(yīng)無(wú)線狀的條紋。
　　3.瓷面無(wú)明顯的劃痕。我國(guó)搪瓷反應(yīng)釜，由于搪燒工藝與國(guó)外搪燒工藝的差異，只有搪玻璃層表面約0.2mm厚度的搪玻璃層是致密的，以下多有氣泡，也就是說(shuō)這0.2mm的厚度是有效防腐層，強(qiáng)度也較高。深的劃痕會(huì)破壞這層致密層，降低搪玻璃層的強(qiáng)度。因此，應(yīng)在檢驗(yàn)、安裝、使用過(guò)程中嚴(yán)禁硬質(zhì)物體進(jìn)入搪玻璃設(shè)備，防止劃傷。
　　4.焊縫部位搪玻璃面應(yīng)無(wú)明顯的凸起。在這里告訴大家一個(gè)專業(yè)知識(shí)，金屬基體凸起部位（也就是外圓弧部位）的搪玻璃層在較高溫度下，由于搪玻璃層和金屬基體熱膨脹系數(shù)的差異，會(huì)受到拉應(yīng)力的作用，而搪玻璃層抗拉應(yīng)力的性能遠(yuǎn)遠(yuǎn)小于抗壓應(yīng)力，拉應(yīng)力易造成搪玻璃層破損。因此，在金屬基體上應(yīng)盡量減少凸起部位的出現(xiàn)，凸起的焊縫應(yīng)盡量磨平。
　　5.搪玻璃面應(yīng)沒(méi)有明顯的凹坑。凹坑是修磨金屬基體鋼板表面的缺陷留下的，凹坑越多，搪瓷反應(yīng)釜說(shuō)明所用的鋼板的表面質(zhì)量差，這種鋼板不適宜用于搪玻璃設(shè)備。
　　6.管口與封頭，人孔與封頭，高頸法蘭與筒體對(duì)焊部位的鋼板應(yīng)無(wú)明顯的厚度差。通過(guò)這些外觀觀察的技巧，相信大家對(duì)搪瓷反應(yīng)釜產(chǎn)品優(yōu)劣的鑒別方法也有了一定的了解，希望以上的內(nèi)容能夠?qū)Υ蠹移鸬揭欢ǖ膸椭饔谩?br /> 　　通過(guò)這些外觀觀察的技巧，相信大家對(duì)搪瓷反應(yīng)釜產(chǎn)品優(yōu)劣的鑒別方法也有了一定的了解，希望以上的內(nèi)容能夠?qū)Υ蠹移鸬揭欢ǖ膸椭饔谩?
